ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)

ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)
ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)ชุดคิทเครื่องรับวิทยุ AM FM JC 210SP (ยังไม่ได้ประกอบ)
หมวดหมู่ ชุดคิทเครื่องรับวิทยุ AM FM
ราคา 300.00 บาท
สถานะสินค้า พร้อมส่ง
สภาพ สินค้าใหม่
ลงสินค้า 6 ก.พ. 2560
อัพเดทล่าสุด 27 พ.ค. 2565
คงเหลือ 3 ชิ้น
จำนวน
ชิ้น
หยิบลงตะกร้า
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay


ตัวอย่างวีดีโอระบบ FM




ตัวอย่างวีดีโอระบบ AM

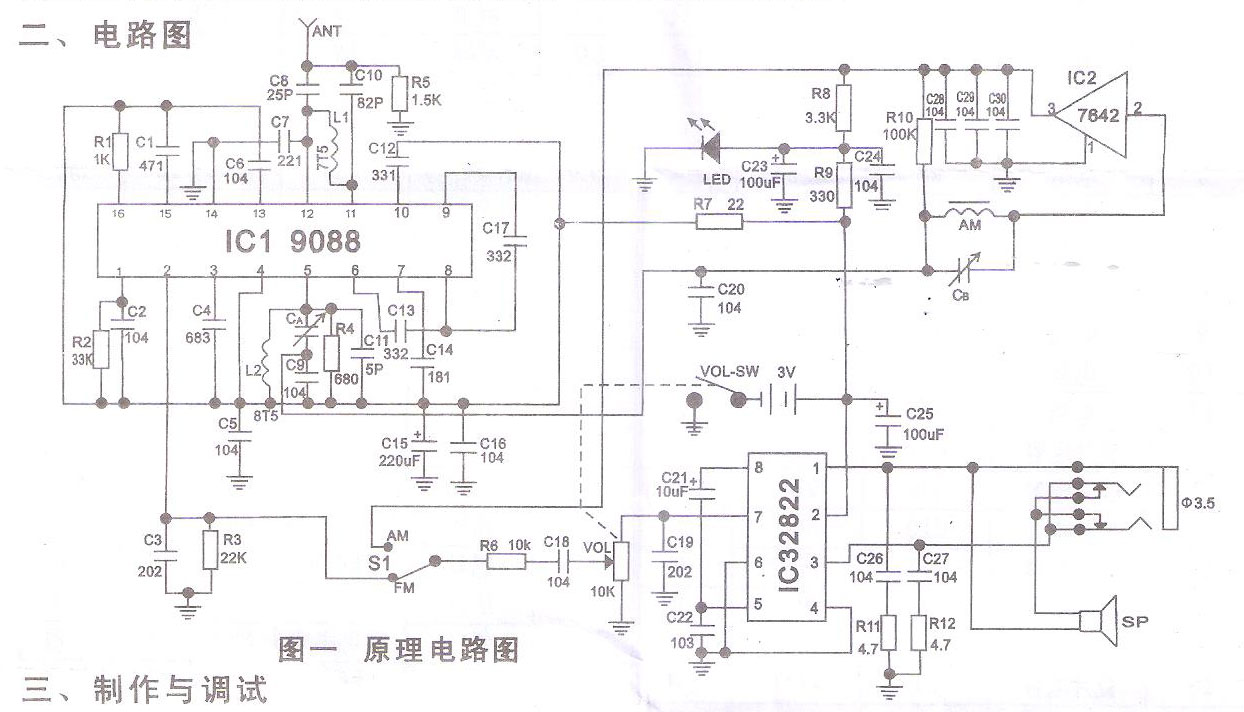

IC 1 = เบอร์ CD9088 หรือใช้ TDA7088T เป็นภาครับ FM แบบโมโน สามารถทำงานที่แรงดันไฟในช่วง 1.8 ถึง 5 โวลต์ แต่ที่แนะนำคือ 3 โวลต์
IC 2 = เบอร์
TA7642 (หรือ UTC7642) เป็นภาครับ AM แบบ TRF (Tuned radio frequency)
IC3 = เบอร์ TDA2822M เป็นภาคขยายเสียง ใช้ไฟเลี้ยงต่ำ แรงดันแค่ 1.8 โวลต์ ก็สามารถทำงานได้แล้ว

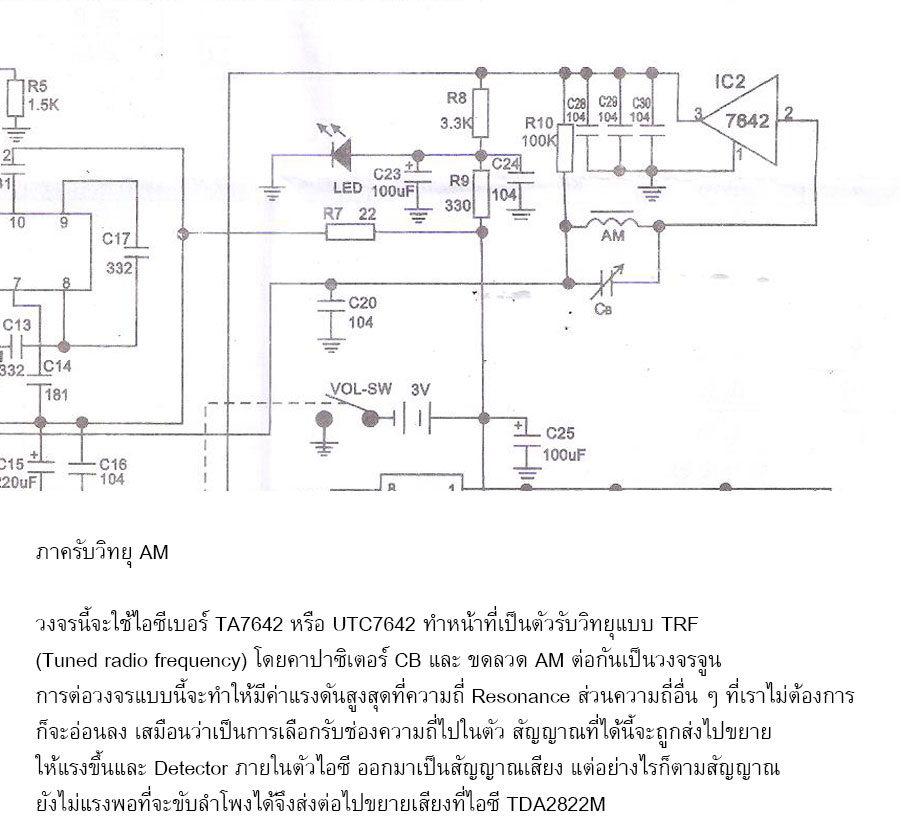

ภาครับวิทยุ AM

วงจรนี้จะใช้ไอซีเบอร์ TA7642 หรือ UTC7642 ทำหน้าที่เป็นตัวรับวิทยุแบบ TRF
(Tuned radio frequency) โดยคาปาซิเตอร์ CB และ ขดลวด AM ต่อกันเป็นวงจรจูน
การต่อวงจรแบบนี้จะทำให้มีค่าแรงดันสูงสุดที่ความถี่ Resonance ส่วนความถี่อื่น ๆ ที่เราไม่ต้องการ
ก็จะอ่อนลง เสมือนว่าเป็นการเลือกรับช่องความถี่ไปในตัว สัญญาณที่ได้นี้จะถูกส่งไปขยาย
ให้แรงขึ้นและ Detector ภายในตัวไอซี ออกมาเป็นสัญญาณเสียง แต่อย่างไรก็ตามสัญญาณ
ยังไม่แรงพอที่จะขับลำโพงได้จึงส่งต่อไปขยายเสียงที่ไอซี TDA2822M


ลูกค้าต้องมีความสามารถทางด้านอิเล็กทรอนิกส์มาบ้าง สามารถบัดกรีและประกอบวงจรได้
