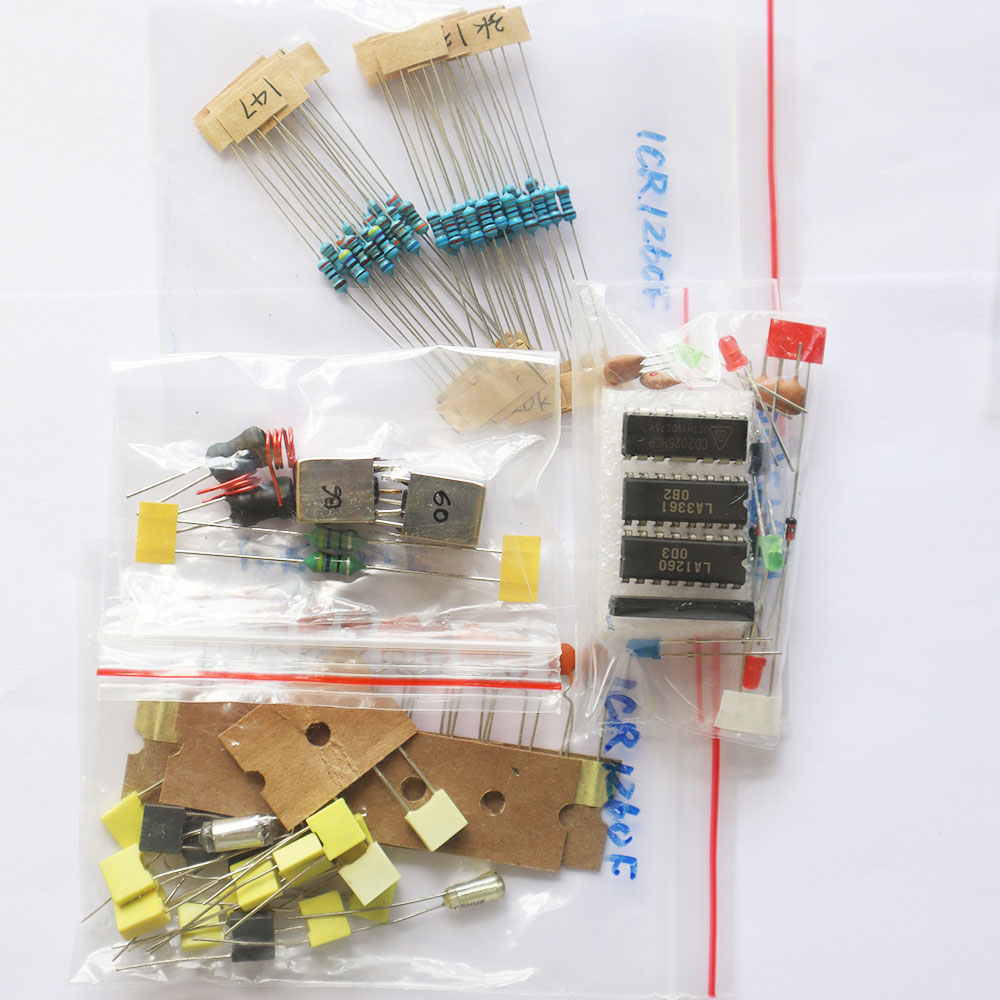

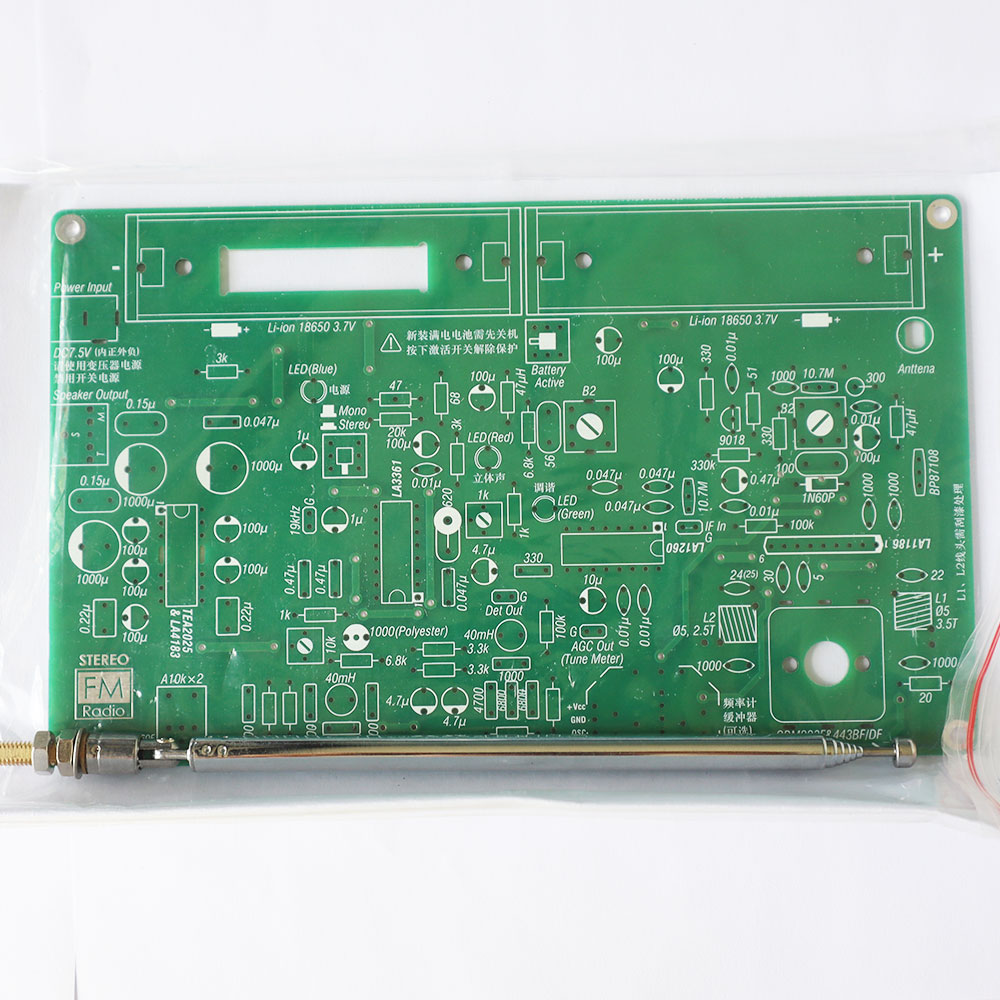

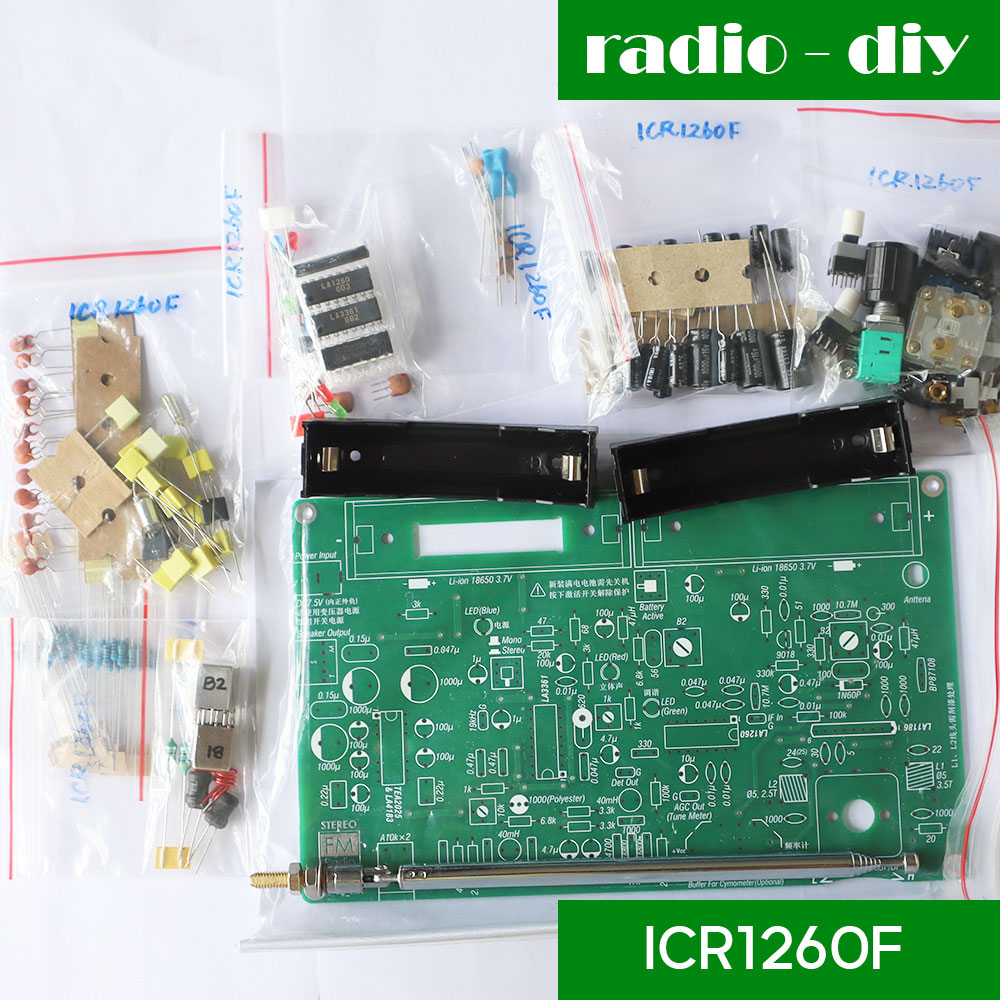

ชุดคิทเครื่องรับวิทยุ FM แบบใช้ไอซีรุ่น ICR1260F (ยังไม่ได้ประกอบ)
| หมวดหมู่ | ชุดคิทเครื่องรับวิทยุ AM FM |
| ราคา | 1,350.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 22 พ.ย. 2563 |
| อัพเดทล่าสุด | 24 ก.ค. 2568 |
| คงเหลือ | 1 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
- สั่งซื้อแบบเก็บเงินปลายทางผ่าน Lazada คลิก
- สั่งซื้อผ่าน Shopee คลิก

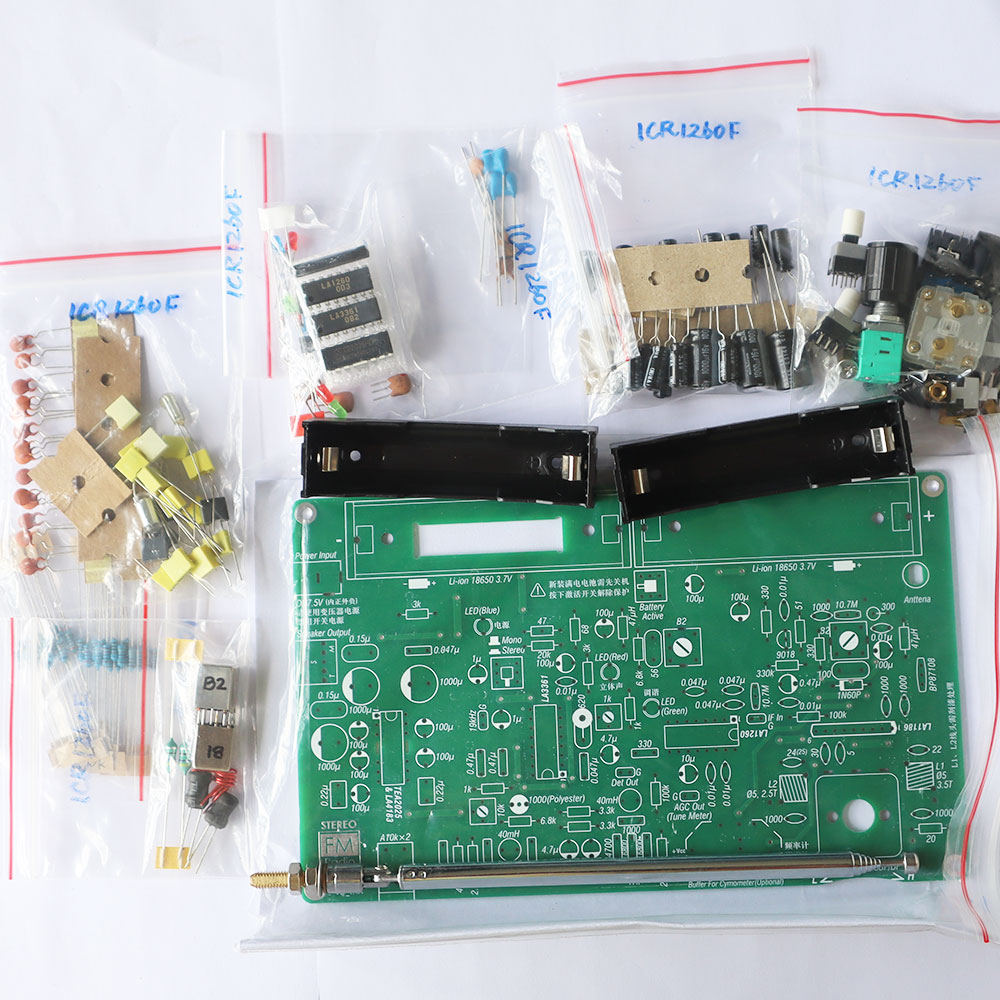

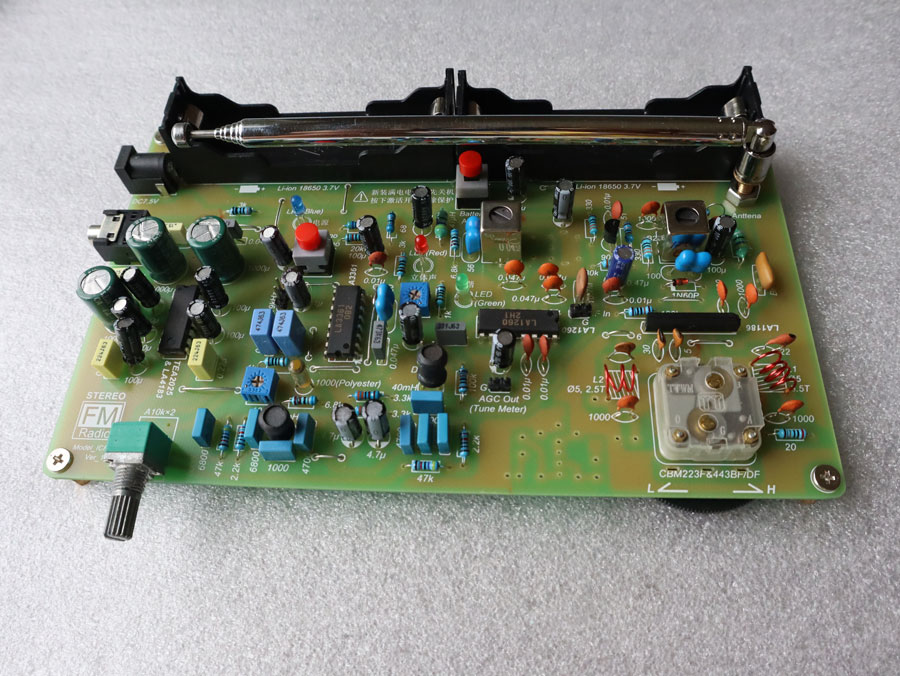

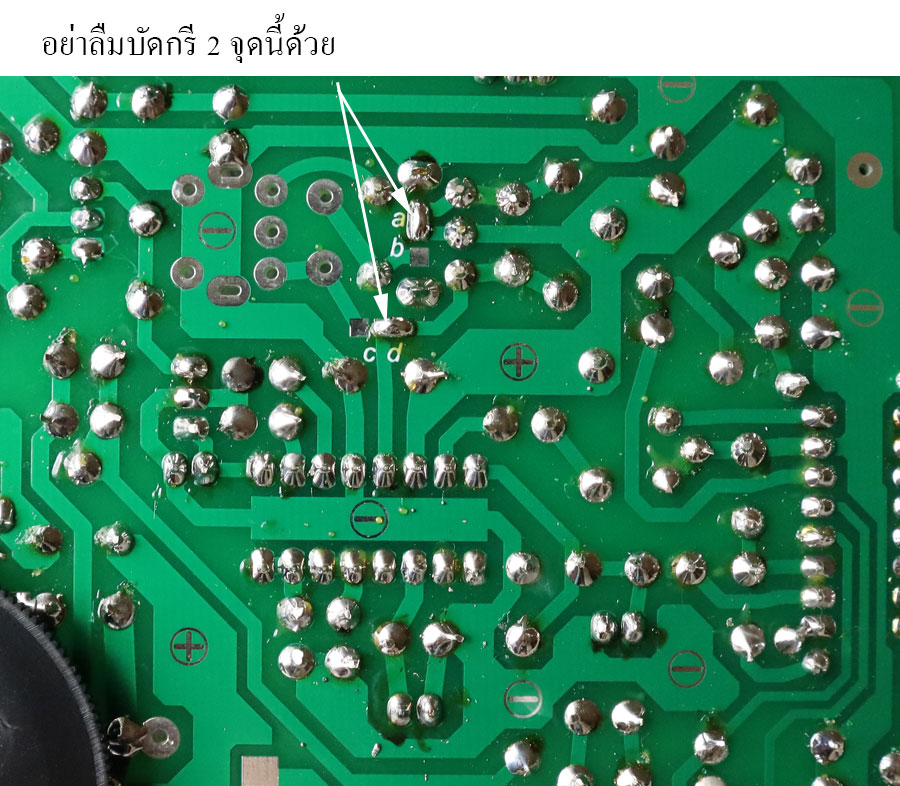

- ชุดคิทเครื่องรับวิทยุ FM แบบใช้ไอซีรุ่น ICR1260F
- ใช้แรงดันไฟเลี้ยง 5 - 7.5 โวลต์
- สามารถใช้แบตเตอรี่ลิเธียม ขนาด 18650 2 ก้อน

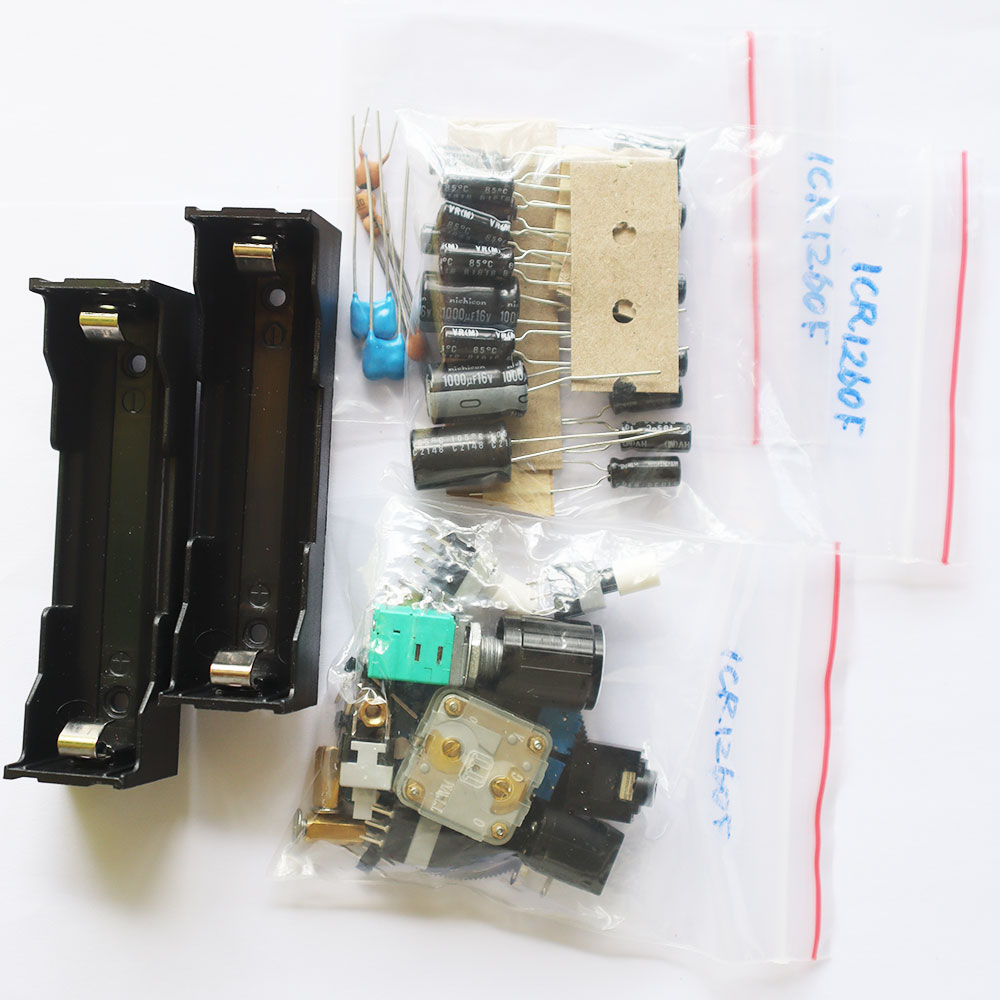

- สนค้าเป็นชุดคิทลูกค้าต้องประกอบเอง เหมาะกับลูกค้าที่มีความรู้ด้านอิเล็กทรอนิกส์พอสมควร

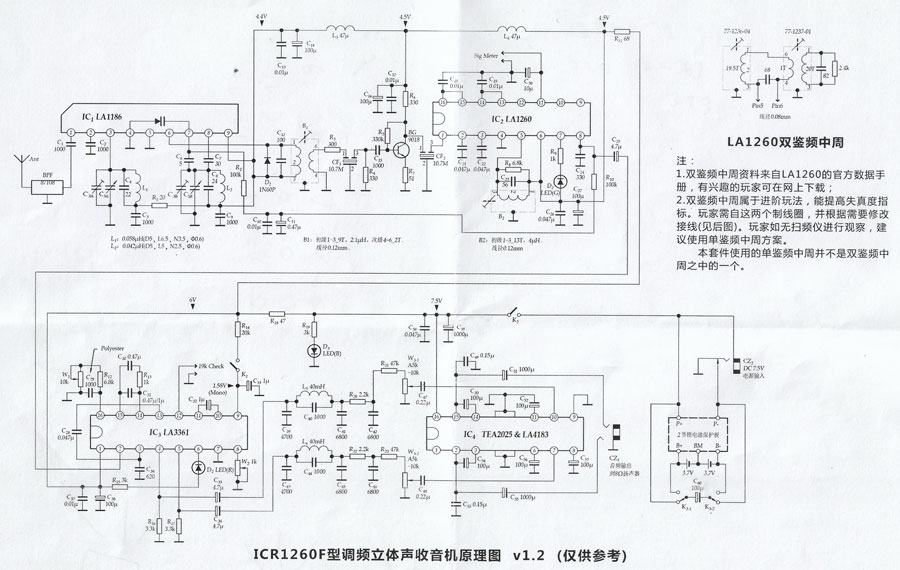

- Download Schematic ไฟล์ภาพขนาดใหญ่
- LA1186 = FM Front End (RF amplifier, MIX, OSC, AFC diode)
- LA1260 = IF amplifier, quadrature detector, AF preamplifier,tuning indicator drive output.
- LA3361 = PLL FM multiplex stereo demodulator
- TEA2025 = Stereo audio amplifier
ข้อควรระวัง
- การปรับแต่งหม้อแปลง IF ให้ใช้ไขควงที่ไม่ใช่โลหะ อาจจะเป็นไขควงปลายเซรามิก หรือ ปลายพลาสติก เลือกใช้ขนาดที่เหมาะสม ปรับจูนอย่างระมัดระวัง ถ้าปรับจูนแรงเกินไปแกนของหม้อแปลงอาจจะแตกได้
- อย่าต่อไฟผิดขั้ว และอย่าใช้แรงดันไฟฟ้าเกิน 9 โวลต์
การทำงานของวงจร

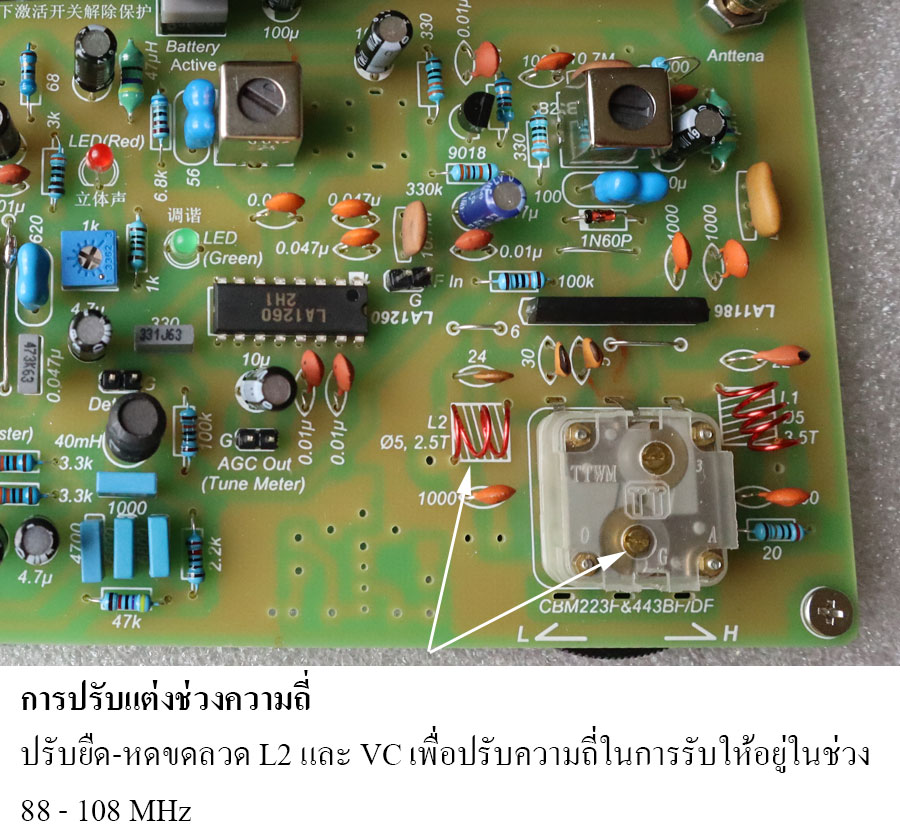

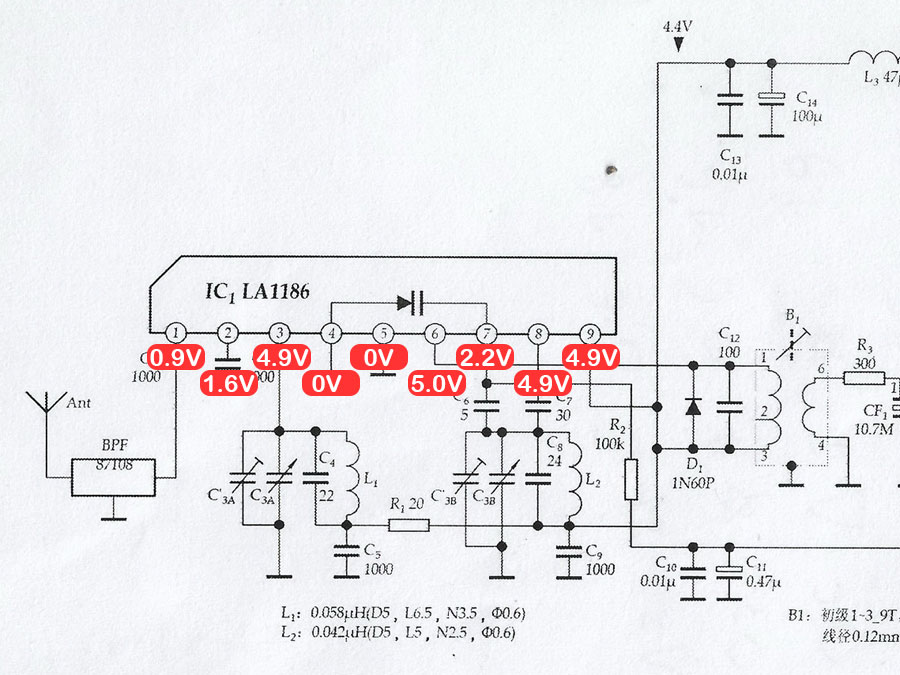

เริ่มจากสายอากาศรับคลื่นวิทยุเข้ามา ผ่าน BPF ทำหน้าที่เป็นตัวกรองความถี่อื่น ๆ นอกจาก FM 87-108 MHz ทิ้ง สัญญาณที่ได้จะส่งไปยังไอซี LA1186 ทำหน้าที่เป็น FM Front End หรือเป็นภาครับส่วนหน้า สัญญาณอ่อน ๆ ที่เข้ามาจะถูกขยายให้แรงขึ้นแล้วนำไปผสมกับความถี่ที่กำเนิดขึ้นภายในตัวไอซี ความถี่ที่กำเนิดจะกำหนดโดยค่าอุปกรณ์ที่ต่อกับขา 8 ของไอซี ความถี่ที่ได้หลังจากการผสมแล้ว จะเป็นความถี่ปานกลางหรือความถี่ IF ความถี่นี่จะมีค่าเท่ากับ 10.7 MHz ส่งออกมาทางขา 6 ไปยังหม้อแปลง B1 และ CF1 ทำหน้าที่กรองความถี่รบกวนทิ้ง ความถี่ 10.7 MHz ผ่านไปได้ BG1 เป็นทรานซิสเตอร์ทำหน้าที่ขยายสัญญาณ และกรองอีกครั้งที่ CF2 ส่งสัญญาณต่อไปยัง ไอซี LA1260

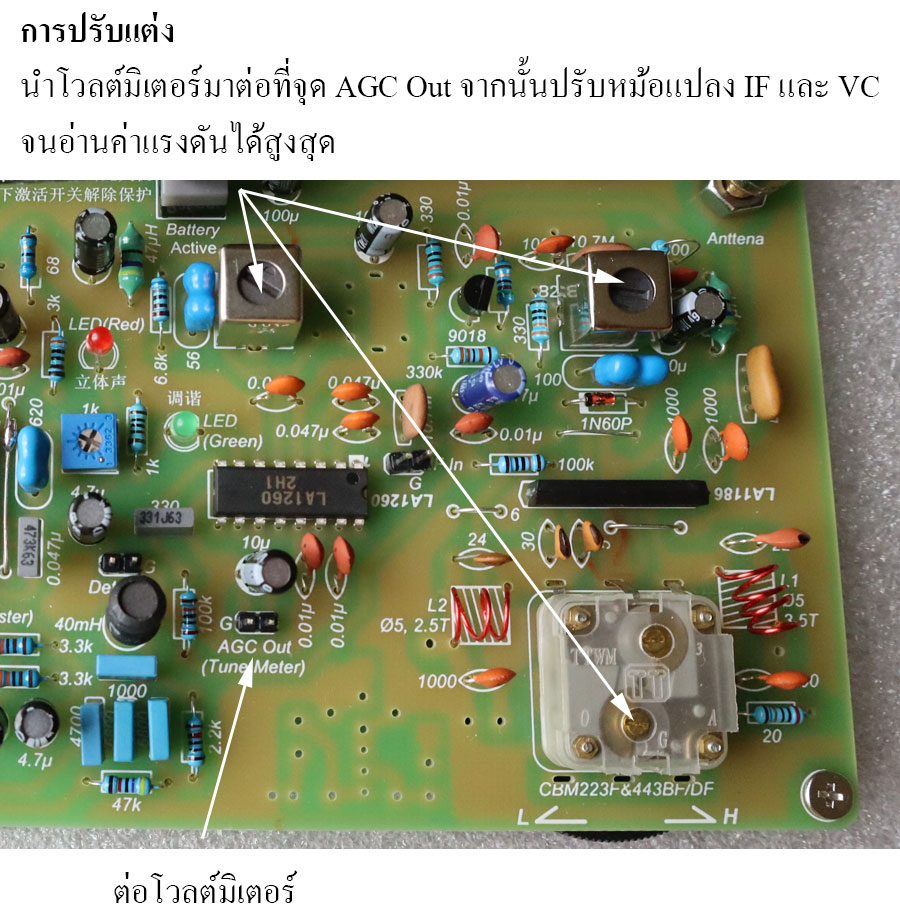

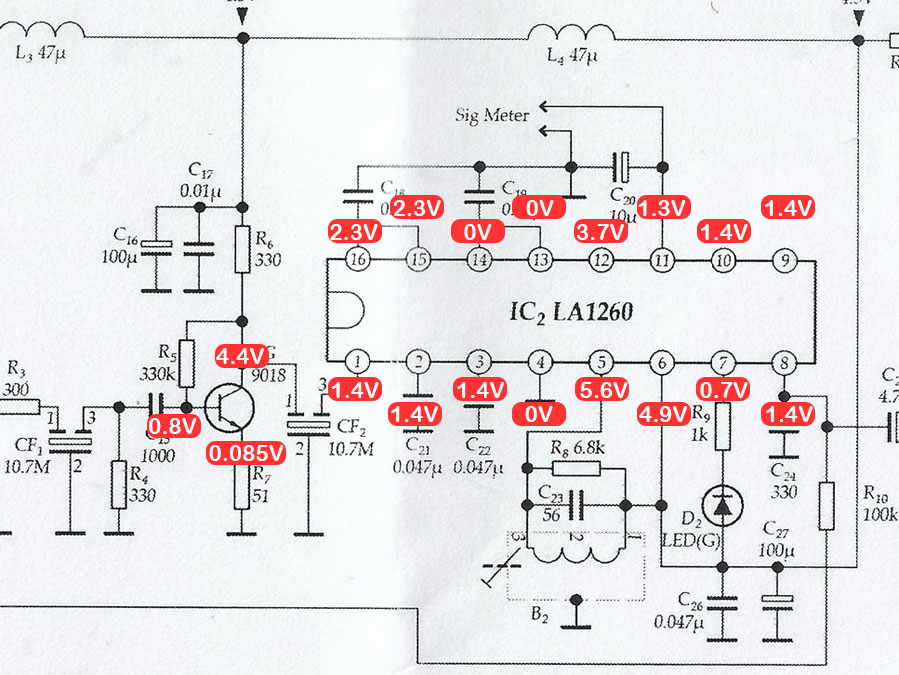

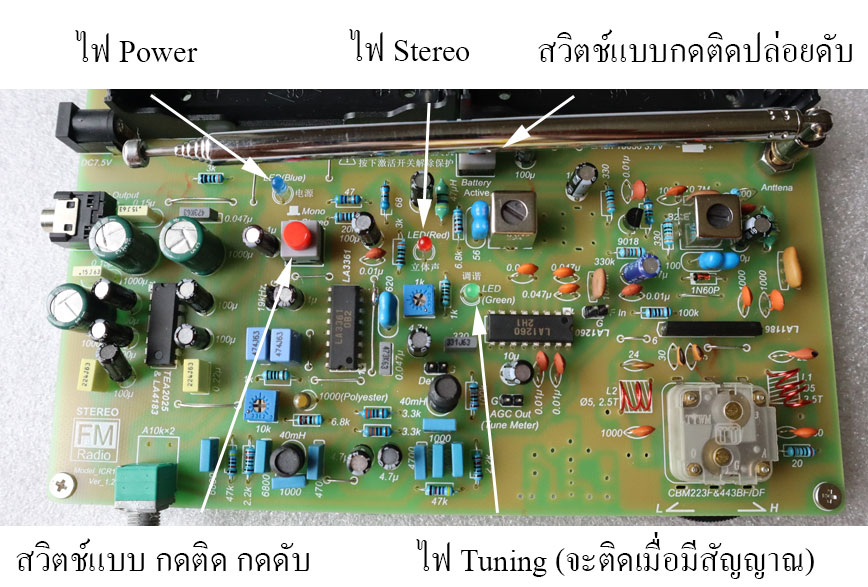

LA1260 ทำหน้าที่เป็น IF amplifier และ detector ไอซีตัวนี้ยังทำงานในส่วนของระบบ AM ด้วยแต่ในที่นี้เราไม่ได้ใช้งาน ขา 7 ของไอซีมีแรงดันไฟขับหลอด LED เป็นไฟ Tuning หลอดไฟจะติดเวลาพบสัญญาณ ขา 11 เป็น AGC Out ในวงจรนี้จะใช้สำหรับวัดแรงดันสำหรับปรับแต่งเครื่องรับ สัญญาณที่ได้จากการ detector จะถูกส่งออกมาทางขา 8 และที่ขานี้จะส่งแรงดันไปควบคุมความถี่รับหรือวงจร AFC (automatic frequency control) ที่ขา 7 ของไอซี LA1186 ทำให้ความถี่ภาครับคงที่ถึงแม้จะเปิดเครื่องทิ้งไว้เป็นเวลานาน

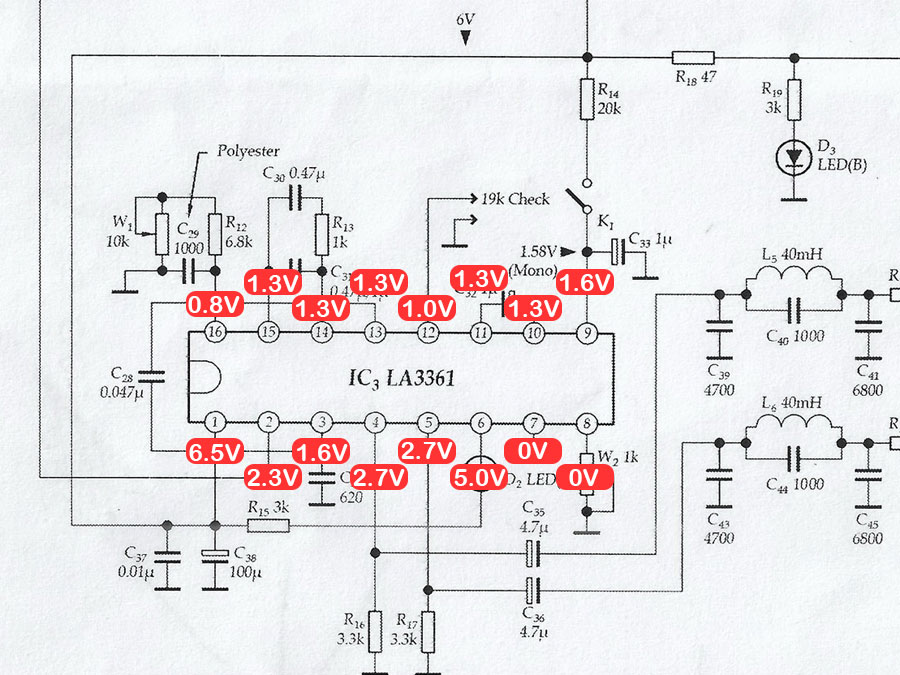

LA3361 ทำหน้าที่เป็น FM stereo multiplex สัญญาณเสียงออกจากไอซี ทั้งด้านซ้าย และขวา ทางขา 4 และ 5 จะผ่านวงจร Low Pass Filter ทำหน้าที่เป็น Deemphasis ส่งเข้าสู่ภาคขยายเสียงต่อไป
** การปรับแต่งส่วน FM stereo multiplex นำเครื่องวัดความถี่จับความถี่ที่ ขา 12 (19KHz Check) ปรับ W1 อย่างช้า ๆ จนอ่านความถี่ได้ 19KHz ส่วน W2 เป็นการปรับ Stereo Separation ปรับให้การแยกเสียง Stereo ดีที่สุด

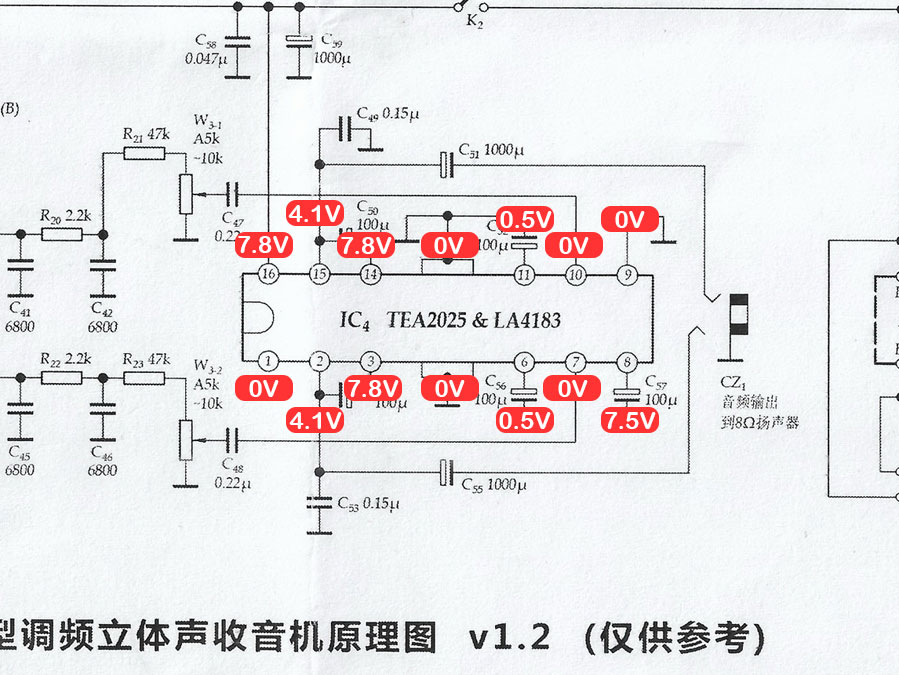

TEA2025 เป็นไอซีขยายเสียงแบบ Stereo ขนาดกำลัง 2.3 วัตต์

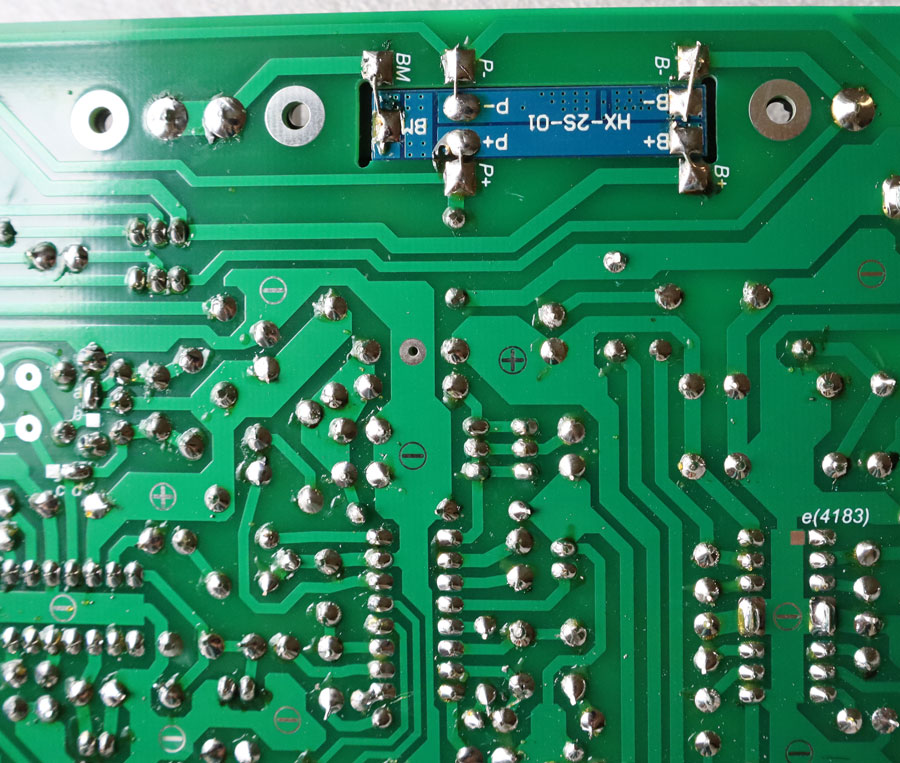

โมดูล HX-2S-01 ตัวนี้อาจจะไม่เกี่ยวกับการรับสัญญาณแต่ทำหน้าที่จัดการแบตเตอรี่ลิเธียม (ฺBMS)
