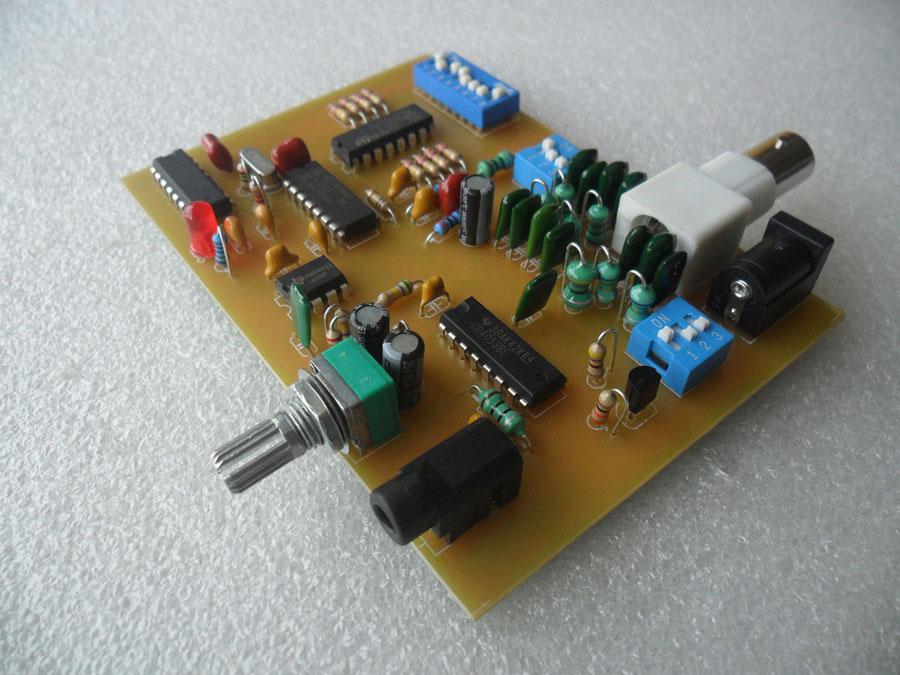

  • เครื่องส่ง AM แบบ PLL กำลังส่งต่ำเพื่อการศึกษา
  • กำลังส่งประมาณ 50mW สำหรับการส่งสัญญาณในระยะใกล้ ภายในห้อง
  • ใช้แรงดันไฟเลี้ยง 12 โวลต์ DC

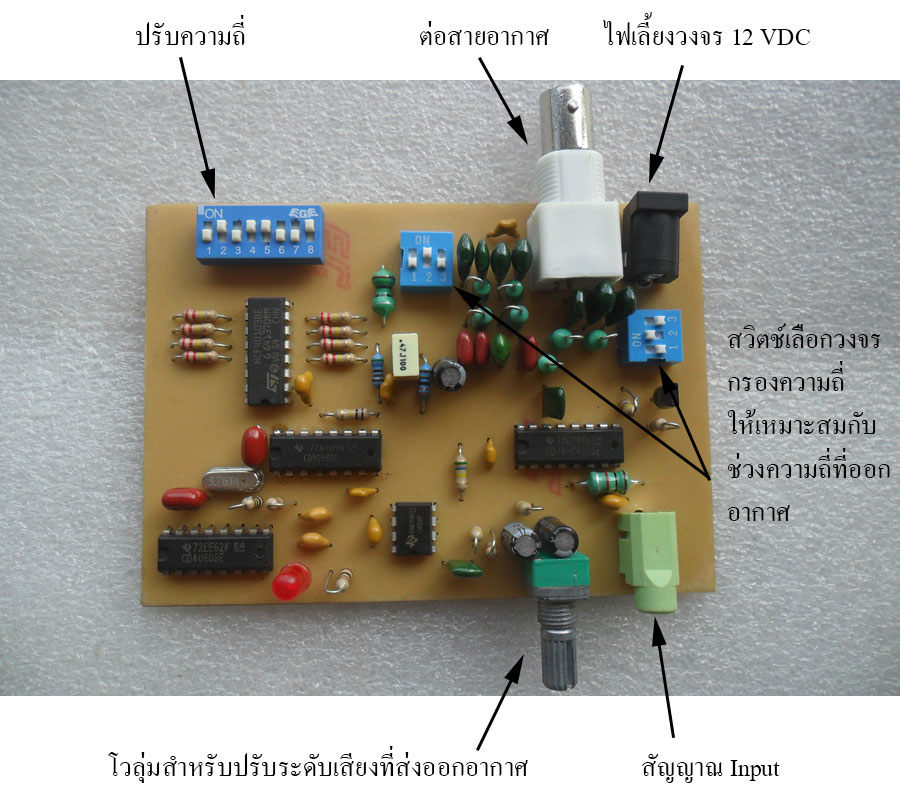

  • ปรับความถี่ด้วย DIP Switch
  • ส่งออกอากาศในช่วง 531 to ประมาณ 1400 kHz แต่ละช่องห่างกัน 9 KHz ซึ่งตรงตามข้อกำหนดของ ITU (เวอร์ชั่นเอเชียและยุโรป)
  • ดาวน์โหลดรายการอุปกรณ์ คลิกที่นี่
  • ดาวน์โหลดตารางความถี่คลิกที่นี่
  • Schematic และการใส่อุปกรณ์คลิกที่นี่

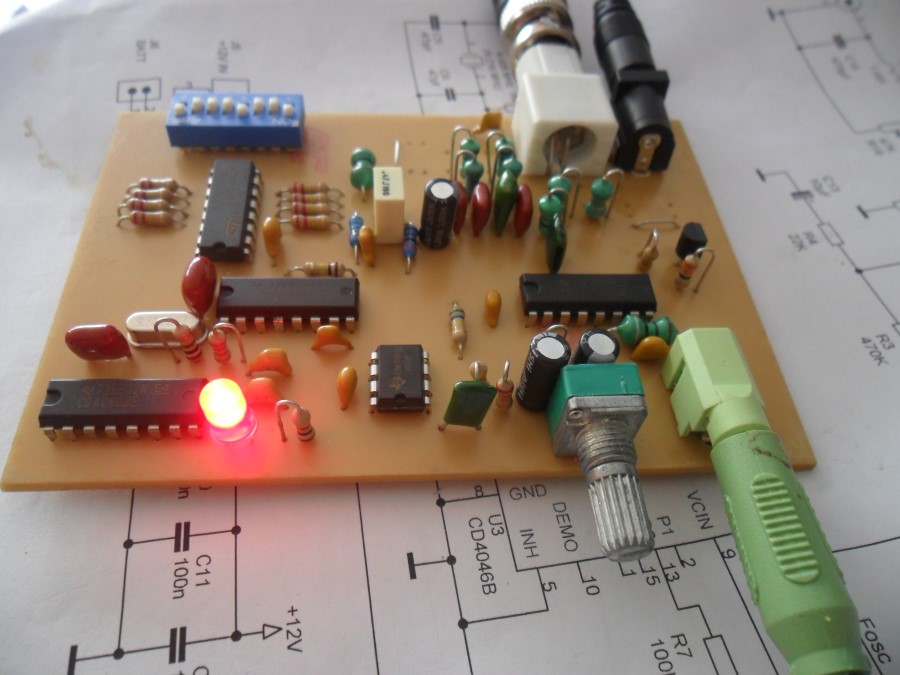

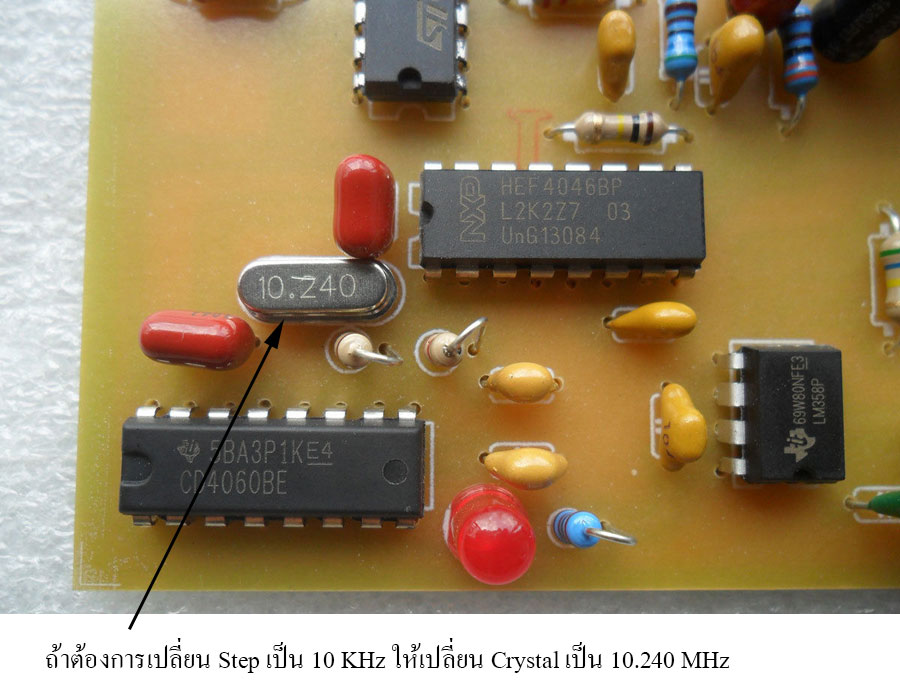

  • ถ้าต้องการเปลี่ยน Step เป็น 10 KHz (เวอร์ชั่นอเมริกา) ให้เปลี่ยน Crystal เป็น 10.240 MHz และใช้ตารางความถี่นี้แทน คลิกเพื่อดาวน์โหลด

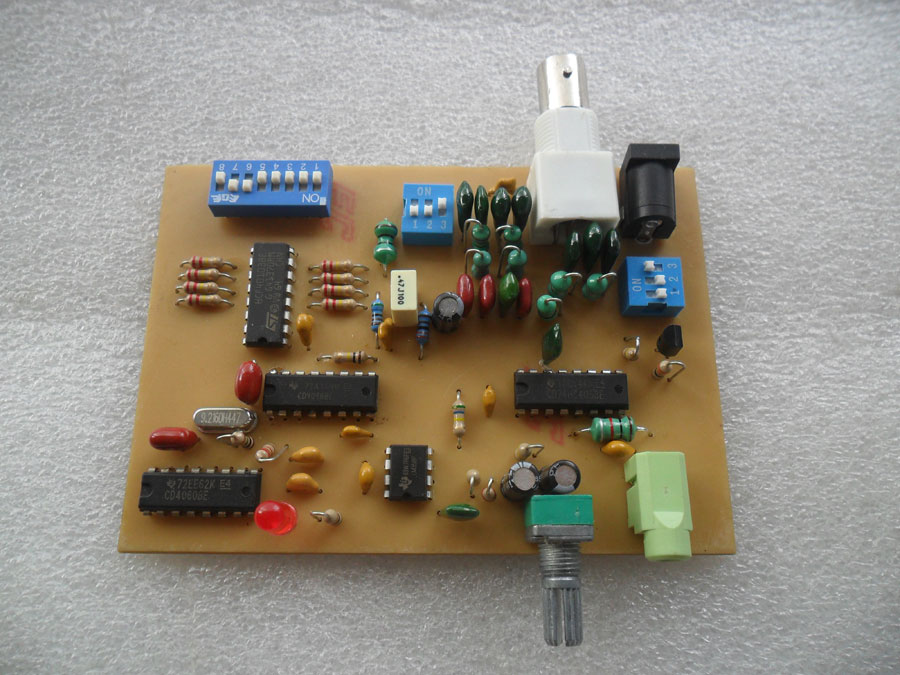

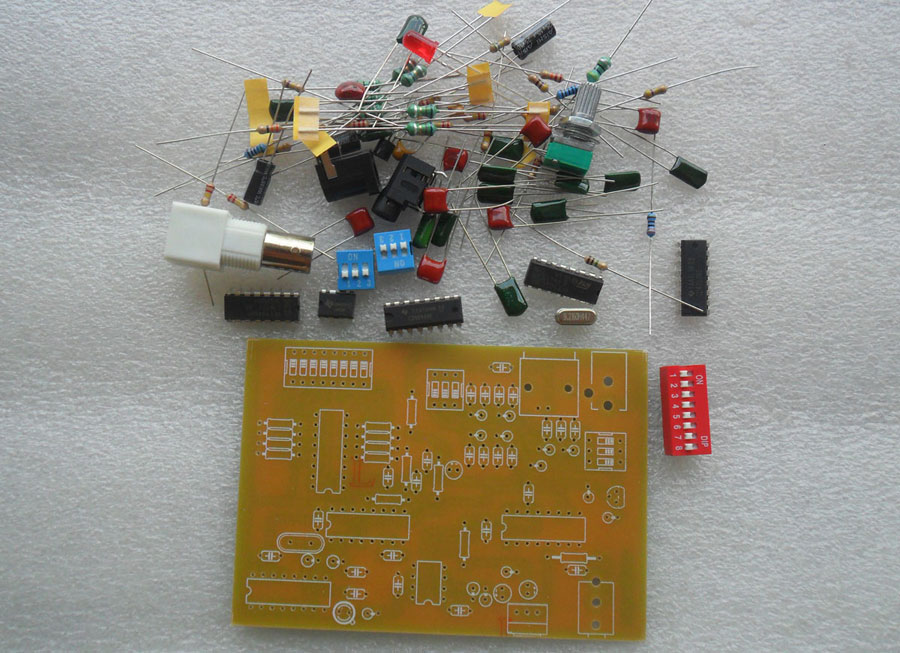

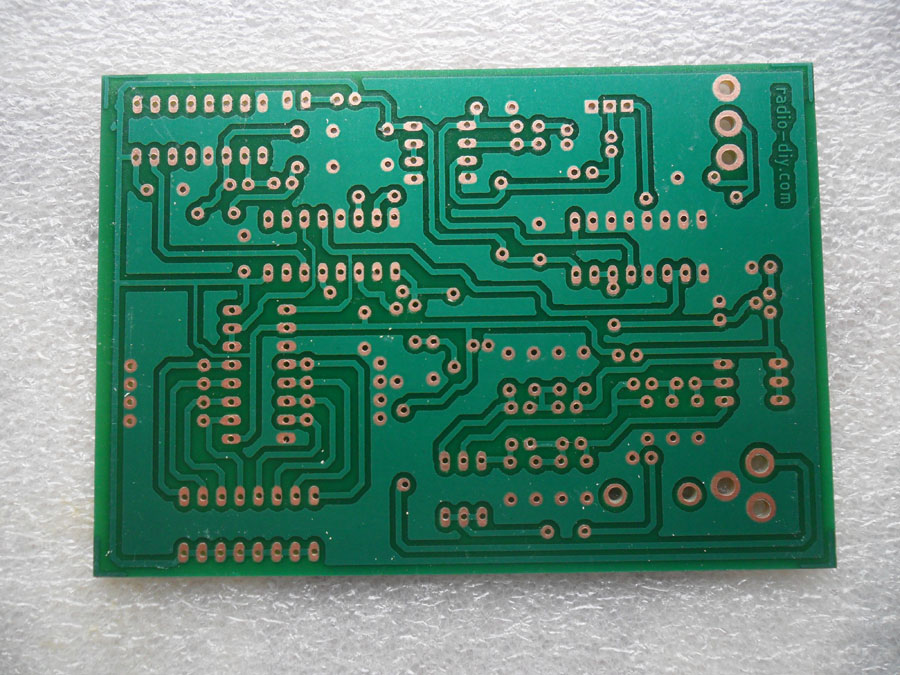

  • สินค้าเป็นชุดคิท ลูกค้าต้องไปประกอบด้วยตัวเอง ลูกค้าต้องมีความรู้ทางด้านอิเล็กทรอนิกส์ ถ้าบัดกรีแล้วทางร้านไม่สามารถรับคืนสินค้าได้นะครับ






หลักการทำงานของวงจรอย่างคร่าว ๆ

IC3 เบอร์ CD4060 เป็นตัวกำเนิดความสำหรับวงจร PLL โดยใช้แร่ Crystal ความถี่ 9.216 MHz ความถี่ที่ได้จาก Crystal จะถูกหาร 1024 ด้วยวงจรหารความถี่ภายในตัว IC ได้ความถี่ 9 KHz ออกมาทางขา 14 สัญญาณนี้จะเรียกว่าสัญญาณอ้างอิง หรือ reference signal

IC4 เบอร์ HEF4046 ทำหน้าทีเปรียบเทียบเฟสและ VCO ภายในตัวเดียวกัน การเปรียบเทียบเฟสนั้นจะเปรียบเทียบเฟสของสองสัญญาณคือสัญญาณอ้างอิงจาก IC3 และสัญญาณจาก IC5 ทั้งสองสัญญาณมีความถี่เดียวกันแต่เฟสต่างกัน เฟสต่างกันมากหรือน้อยก็จะส่งผลให้เกิดแรงดันค่าหนึ่งออกมา เราเรียกแรงดันนี้ว่า
error voltage เราจะเอาแรงดันตรงนี้ไปใช้งานในการควบคุมความถี่ของ VCO แต่ก่อนที่จะใช้ใด้ต้องกรองสัญญาณความถี่สูงทิ้งเสียก่อน ด้วยวงจร Low pass filter แบบ RC ซึ่งต่ออยู่ที่ขา 9 ของ IC  C24 และ R9 เป็นตัวกำหนดช่วงความถี่ของ VCO

IC5 เบอร์ CD40103 ทำหน้าที่เป็นตัวหารความถี่  (÷N) โดยนำความถี่จาก VCO Out (ขา 4 ของ IC4) มาหาร จะหารเท่าไรนั้นสามารถตั้งค่าได้โดยสวิตช์ SW1  ตัวอย่างเช่น ต้องการส่งออกอากาศที่ความถี่ 1,008 KHz  ตั้งค่าการหารไว้ที่ 111 ความถี่ที่ออกจาก IC5 ก็จะเท่ากับ 9.08 KHz

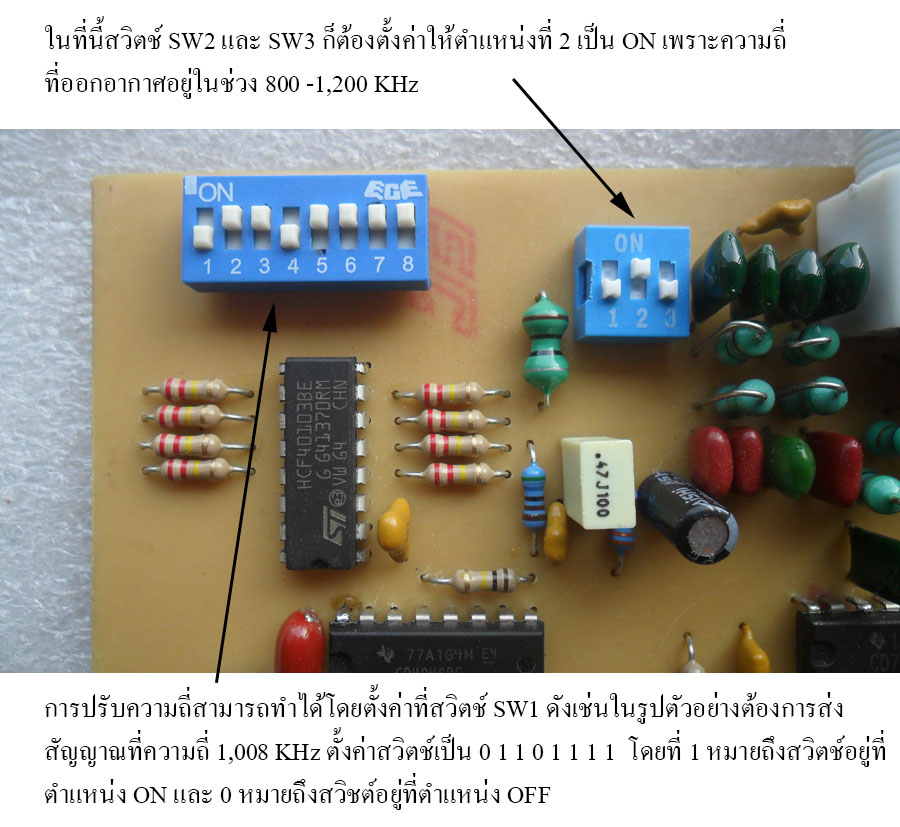

สวิตช์ SW1 เวลาตั้งค่าต้องตั้งเป็นเลขฐานสอง เช่นถ้าหารด้วย 111 ซึ่งเป็นเลขฐานสิบ ต้องแปลงเป็นเลขฐานสองซึ่งมีค่าเท่ากับ 01101111

IC1 เบอร์ LM358 เป็น Op-Amp ทำหน้าที่ขยายสัญญาณเสียงจาก input ที่ยังมีความแรงน้อยให้มีความแรงพอเหมาะกับการผสมคลื่น

IC2 เบอร์ CD4053 ทำหน้าที่เป็นตัวผสมคลื่น โดยรับสัญญาณเสียงเข้าทางขา 1 และขา 13 มาผสมกับคลื่นวิทยุที่รับเข้ามาทางขา 10 และขา 11 สัญญาณที่ได้จะถูกส่งออกทางขา 14 และขา 15 สัญญาณที่ได้มีความแรงพอที่จะใช้งานภายในห้องแต่เราต้องการให้ส่งได้ครอบคลุมพื้นที่มากกว่านี้จึงต้องนำสัญญาณไปขยาย

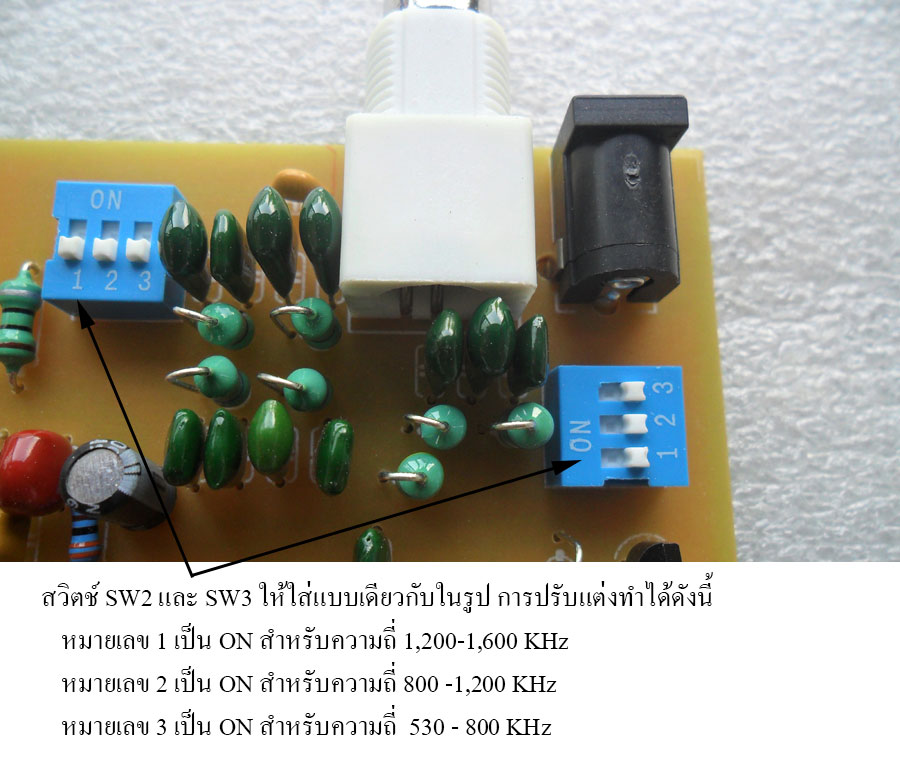

Q1 ทรานซิสเตอร์เบอร์ 2N3904 ทำหน้าที่เป็น RF Power Amp ขยายสัญญาณวิทยุให้มีความแรงขึ้นอีกเพื่อเพิ่มระยะทางในการออกอากาศ ก่อนส่งออกอากาศสัญญาณจะต้องผ่านวงจรกรองแบบ Low pass filter เสียก่อน เนื่องจากความถี่ 531 - 1602 KHz เป็นช่วงความถี่ที่กว้าง เราจึงแบ่งความถี่ออกเป็น 3 ช่วง (ดูข้อมูลประกอบจากรูป) เวลาใช้งานต้องเลือกช่วงความถี่ให้ถูกต้อง

ส่วนสายอากาศที่ใช้สามารถได้หลายแบบแต่สำหรับการใช้งานเพื่อการทดลองภายในบ้านสามารถใช้สายไฟอ่อนยาว 3-5 เมตร ต่อเป็นสายอากาศได้ และการต่อสายดินจะช่วยในการแพร่กระจายคลื่นให้ดียิ่งขึ้น

ปัญหาที่เจอในการประกอบ

ปัญหาที่ลูกค้าเคยเจอและแจ้งวิธีการแก้ไขเอาไว้

ประกอบแล้ววงจรไม่ทำงาน

- ให้วัดสัญญาณที่ขา 15 ของ IC เบอร์ CD4060 ซึ่งเป็นตัวกำเนิดสัญญาณ จะได้สัญญาณรูปคลื่น Square wave ความถี่ 9 KHz หรือ 10 KHz ขึ้นอยู่กับแร่ crystal ที่ใช้

- ถ้าตอนนี้ใช้แร่ 10.245 MHz แล้วไม่มีสัญญาณออกทางขา 15 ให้ลองเปลี่ยนเป็น 9.216 MHz ถ้าเปลี่ยนแล้วมีสัญญาณปกติ แสดงว่าไอซี ไม่สามารถเริ่มต้นการทำงานที่ความถี่สูงได้ วิธีการแก้ไข ให้ลดค่า R7 และ R8 ลง

- R7 ใช้ค่าประมาณ 470K หรือ 220 K
- R8 ใช้ค่าประมาณ 1K
